1 简介

普通控制电缆适用于冶金、电力、石油化工等工矿企业中交流额定电压(U0/U)450/750V 及以下的电器仪表、配电装置的信号传输、控制和测量系统。

与信号电缆的区别在于,第一控制电缆的线芯不是成组对绞结构,第二控制电缆的屏蔽层一般只有总屏蔽,而没有分屏蔽.由于以上原因,控制电缆的抗外部干扰和内部干扰能力比对绞屏蔽信号电缆差一些,一般用于较强信号的传输,例如电磁阀信号\继电器开关信号等.

由于本安信号是弱电流信号,控制电缆一般不能用于本安场合.

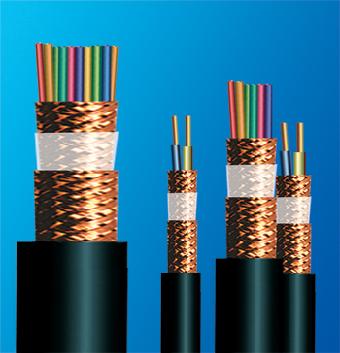

                           铜芯控制电缆


2 结构

2.1 概述

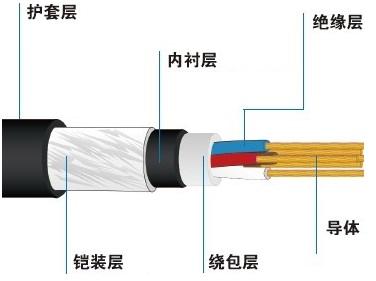

 控制电缆从内到外有下面几个部分:导体、绝缘层、填充物、包带、屏蔽层、内护套层、铠装层、护套层。其中内护套层和铠装层仅适用于铠装电缆。

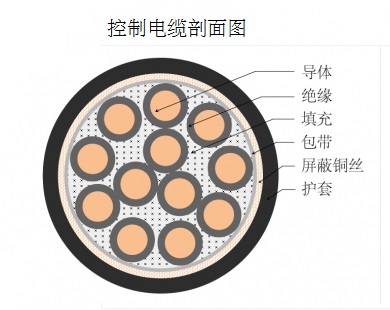

控制电缆剖面图

2.2 导体
控制电缆一般采用铜导体。铜导体一般分为单根实心结构和多股绞合结构两种。导体截面大小直接影响到电缆的电气性能,国内信号电缆的线芯截面规格用mm2(平方毫米)标识,常用的规格有0.5mm2,0.75mm2,1.0mm2,1.5mm2,2.5mm2等几种。

信号电缆导体标准参考 BS EN 60228 绝缘电缆导体.
美标中导体截面规格一般用AWG标识,遵循UL758标准
2.3 绝缘层

绝缘层作用是隔离电缆内部的导体,防止导体之间或者与外部导体的短接。绝缘层材料一般为聚氯乙烯、聚乙烯、交联聚乙烯、氟塑料、橡胶等。
2.4 缠绕
缠绕层是一种聚合物材料,主要是防止屏蔽网伤及绝缘层,也增强电缆整体的机械性能。缠绕层材料主要有:聚氯乙烯、聚乙烯、尼龙、TPU、橡胶、氟塑料、硅胶等等。
2.5 屏蔽
信号电缆屏蔽层的作用是防止外部环境电磁场对导体中传输信号的干扰,保证信号传输质量。屏蔽层材料一般为镀锡铜丝编织、铝塑复合带或者铜塑复合带等。屏蔽层材料详细信息参见电缆屏蔽材料的种类及应用》
2.6 铠装层
铠装电缆机械保护层作用是增加电缆的机械强度,提高防侵蚀能力,用于易受机械破坏及易受侵蚀的场合。在工厂内,一般梯形桥架内、电缆沟和直接埋地情况下适用铠装电缆。
铠装层可以增强抗拉强度、抗压强度等机械保护延长使用寿命。
铠装有一定的抗外力性能,还可以提防老鼠撕咬。
铠装的弯曲半径要比非铠装电缆大。
电缆铠装层类型可以分为钢丝疏绕铠装、钢丝编织铠装、钢带铠装等类型。
2.7 护套层
电缆护套层用于电缆最外层的机械保护。护套层材料主要为聚乙烯、聚氯乙烯等材料。

3 规格与性能

1、电缆导体的长期允许工作温度为70℃。

2、电缆的敷设温度应不低于0℃,推荐的允许弯曲半径:无铠装层的电缆,应不小于电缆外径的6倍。

3、为保证电缆正常运行,敷设前最好进行下面三项必要的检查:

A、导体通断试验;B、线芯之间、线芯与地之间是否短路;C、线芯的绝缘电阻是否达到相关标准要求

4 应用

控制电缆适用于冶金、电力、石油、化工等厂矿企业中额定电压450/750V及以下电器仪表、配电装置的信号传输、控制和测量系统。控制电缆从电力系统的配电点把电能直接传输到各种用电设备器具的电源连接线路,供交流额定电压450V/750V或直流电压1000V及以下配电装置中电器,仪表接线之用。

聚氯乙烯绝缘控制电缆是传统产品之一,广泛应用于配装置与控制回路,产品具有结构简单、重量轻、柔软性好、敷设方便等优点,产品的电气、机械性能和耐化学腐蚀性能优良。

控制电缆的适用范围:敷设在室内、电缆沟、管道等固定场合。

5 执行标准


GB/T 9330.1-2008标准《塑料绝缘控制电缆 第1部分_ 一般规定

GB/T 9330.2-2008标准《塑料绝缘控制电缆 第2部分_ 聚氯乙烯绝缘和护套控制电缆》

GB/T 9330.3-2008标准《塑料绝缘控制电缆 第3部分_ 交联聚乙烯绝缘控制电缆》

IEC60227《额定电压450/750V及以下聚氯乙烯绝缘电缆》
