1 简介

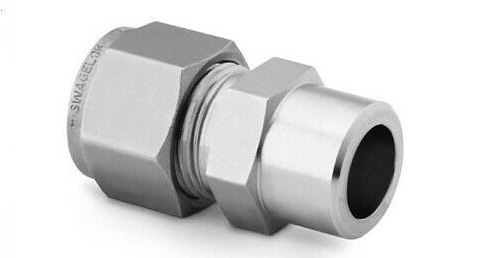

卡套焊接接头用于取样导压管线与设备的连接。接头一侧为焊接接口，用于接头与设备的焊接连接；另外一侧为卡套，用于接头与TUBE管的卡套连接。
2 结构和材料
卡套焊接接头分为两个部分，卡套部分和焊接部分。
卡套部分用于以卡套形式连接TUBE管,其结构参见卡套螺纹终端接头。
焊接接头规格有：PIPE对焊、TUBE承插焊等。
卡套接头材料常用材料有:316不锈钢,304不锈钢,哈氏合金C-276等材料。
3 规格

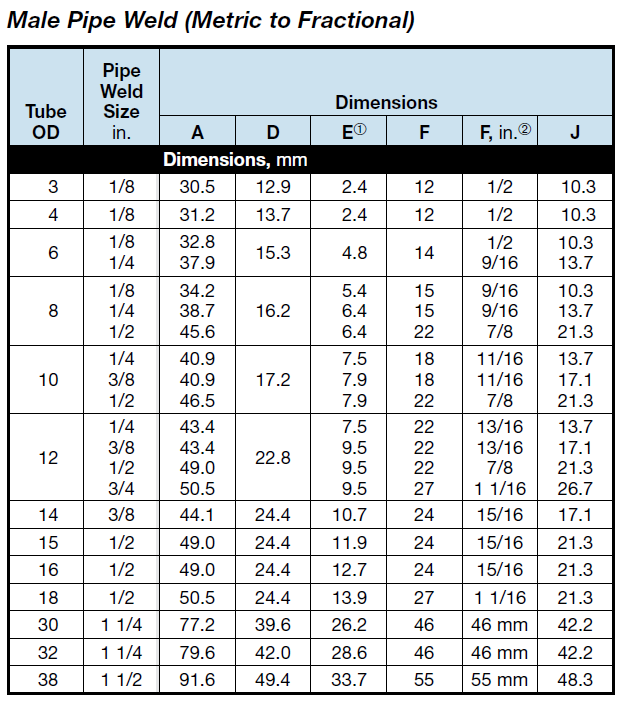

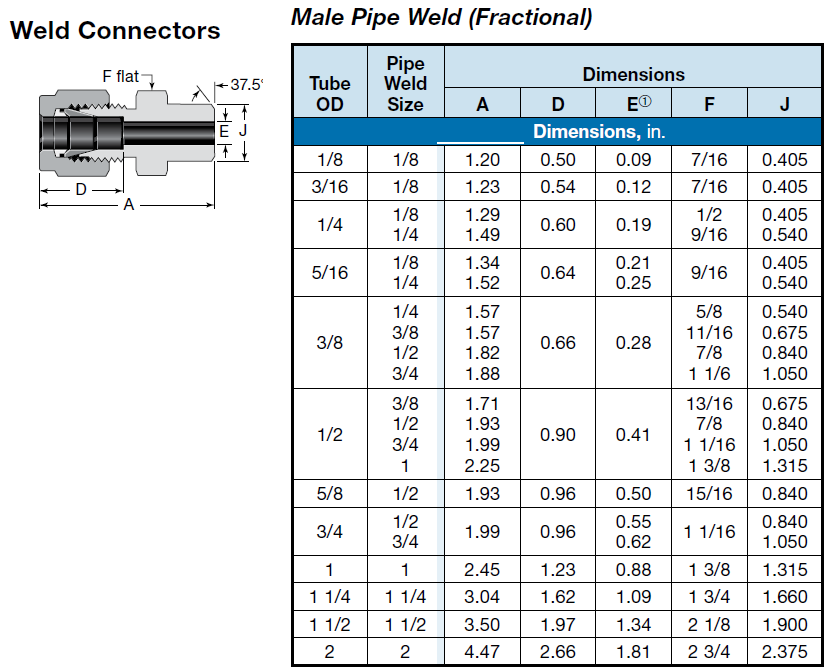

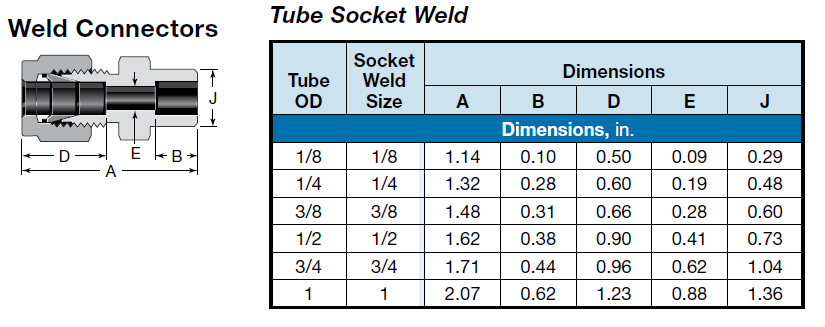

下面是某卡套接头供应商的卡套焊接接头的规格。
4 应用
卡套焊接接头应用于取样导压管线与设备的连接。焊接接头一侧用对焊或者插焊的方式连接到设备阀门或者法兰上。卡套接头一侧用卡套方式连接管线。
4 压力等级PN的选用
按照国标GB/T1048-2019的规定，PN数值应从以下系列中选择:
DIN系列 ANSI系列
PN 2.5
PN 6
PN 10
PN 16 CLASS 150
PN 25
PN 40 CLASS 300
PN 63
PN 100 CLASS 600
PN160
