气源球阀 / Ball valve for instrument air [编辑]

  代码

CVD

  单位

  别名

仪表风阀,压缩空气阀,仪表球阀,气源阀门,管阀件

  描述

用在仪表气路上的球阀

  大类

28-通用仪器仪表

  中类

2821-仪表专用阀门

  状态

有效

  规格 已锁定
  访问量

2178

  代码数量

72

  IRDI

0281-1#01-CVD#0

点击登录下载本类材料代码 下载本类材料代码数据
用手机查询材料代码:
请关注微信公众号:UMCS
或在微信中扫描二维码:

详细信息  [编辑]


1 简介

气源球阀是应用于压缩空气气路上的一种小型球阀。

气源球阀有下面特点:

工作压力低,最高不会超过2.5MPa。
工作温度一般为常温。
公称直径一般不会大于2英寸。
流阻低,全开情况下基本无流阻



















2 结构和材料

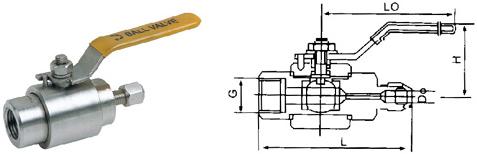

气源球阀一般由下面几部分组成:阀体、阀芯、阀盖、手柄。

阀体材料可以是碳钢、不锈钢等材料。

3 性能和规格

材质 不锈钢
连接形式 卡套式
气源球阀结构形式 固定球球阀
公称通径 DN4~DN50(mm)(mm)
气源球阀适用介质 腐蚀性及非腐蚀性
压力环境 1.6~16(Mpa)


4 压力等级PN的选用

按照国标GB/T1048-2019的规定,PN数值应从以下系列中选择:


  DIN系列 ANSI系列
  PN 2.5
  PN 6
  PN 10
  PN 16  CLASS 150
  PN 25
  PN 40  CLASS 300
  PN 63
  PN 100              CLASS 600

PN160

PN250             CLASS 900
PN320 CLASS 1500
PN400
CLASS 2500



相关材料

软管



6 参考资料和链接

1.ASME B1.20.1 美标NPT管螺纹

2.公制英制螺纹手册       获得提取码,关注微信公众号 UMCS,回复“密码01”

3.管接头选用手册        获得提取码,关注微信公众号 UMCS,回复“密码09”

4.世伟洛克管阀件手册1/2   获得提取码,关注微信公众号 UMCS,回复“管阀件1”

5.世伟洛克管阀件手册2/2   获得提取码,关注微信公众号 UMCS,回复“管阀件2”

6.自控标准合集-V2018     获得提取码,关注微信公众号 UMCS,回复“自控标准”

7.在线分析仪表手册       获得提取码,关注微信公众号 UMCS,回复“分析仪表”

8.自动化与仪表工程师手册   获得提取码,关注微信公众号 UMCS,回复“工程师手册”

9.自动批量获取材料代码对应规格数据的工具材料
说明:包含程序的MS-Excel文件,可以批量获取材料代码对应的材料名称、规格和单位等数据。

获得提取码,关注微信公众号 UMCS,回复“工具”
