直通电缆桥架 / Straight-through cable tray [编辑]

  代码

CDA

  单位

  别名

直通桥架;桥架直通;直通槽盒;CABLE TRAY;仪表电缆桥架;电气电缆桥架;电缆槽板;

  描述

直通桥架;桥架直通;

  大类

20-电工材料

  中类

2069-送变电用金属制品

  状态

有效

  规格 已锁定
  访问量

2042

  代码数量

3144

  IRDI

0281-1#01-CDA#0

点击登录下载本类材料代码 下载本类材料代码数据
用手机查询材料代码:
请关注微信公众号:UMCS
或在微信中扫描二维码:

详细信息  [编辑]


电缆槽盒,槽盒桥架,1 简介

  电缆桥架是用于电缆敷设的刚性结构,一般由直通、变径、弯通、三通、四通、封头等部分组成。

电缆桥架,电缆槽盒

2 结构和材料

  直通电缆桥架是桥架的重要组成部分。

  电缆桥架基本上可分为三种类型:梯形桥架\电缆托盘\电缆槽盒.这三种类型桥架的直通结构见下面的图片.

梯形桥架,梯架,直通桥架电缆槽盒,槽盒桥架,电缆托盘,托盘桥架

  电缆桥架常用材料有:镀锌碳钢\304不锈钢\316不锈钢\铝合金\玻璃钢(GRP)等材料。

3 规格

  选用直通电缆桥架需要确定的规格有:桥架类型\材料\宽度\高度\长度.

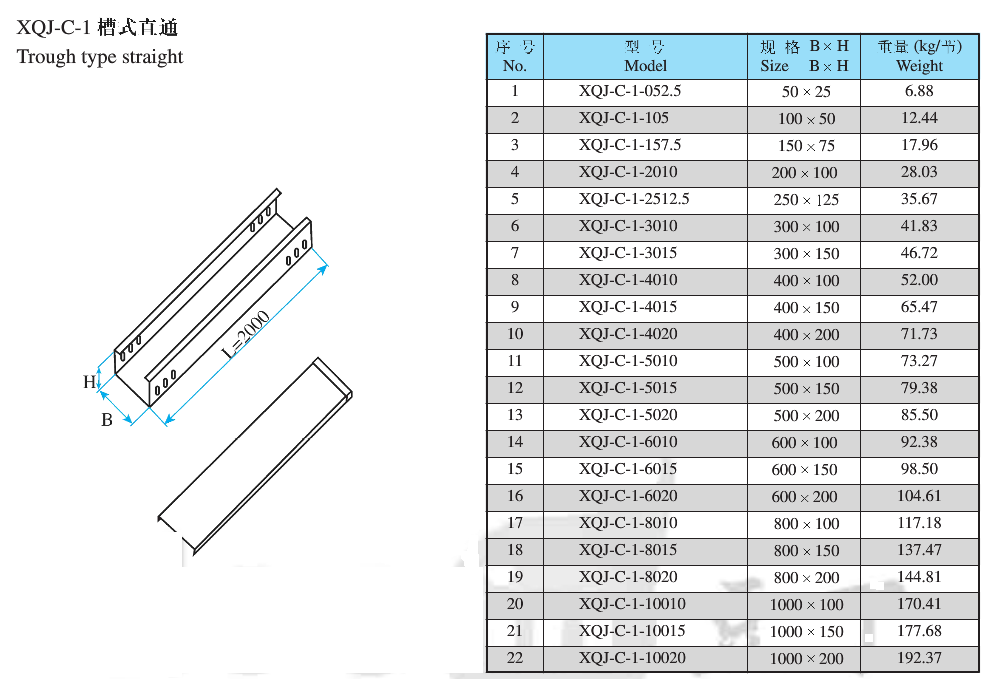

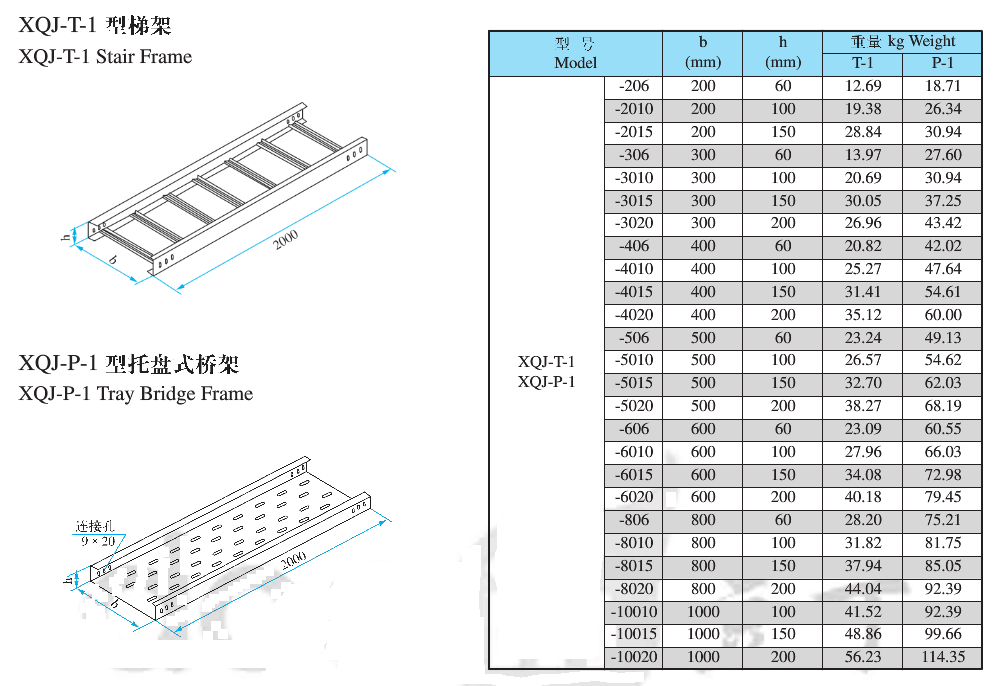

  下面两个表格节选自某桥架样本。

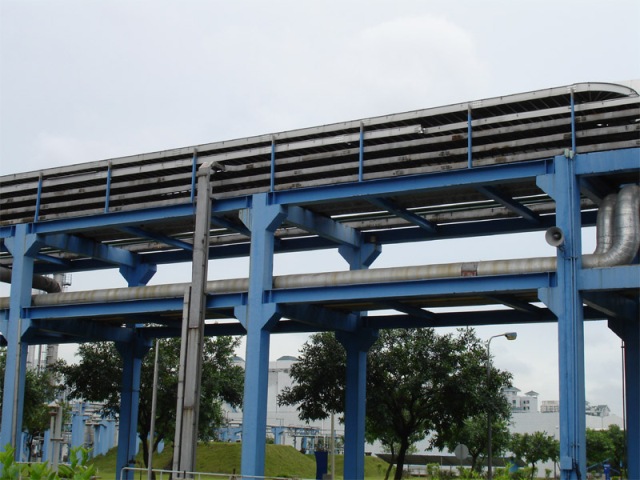

4 应用

  直通电缆桥架应用于电缆的支撑和敷设。

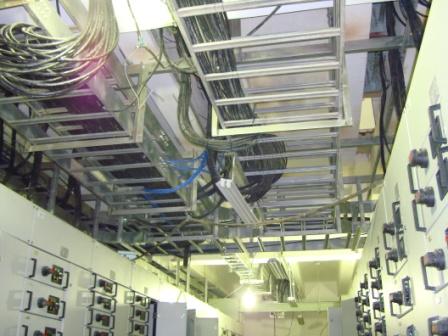

电缆桥架安装电缆桥架安装

5 标准

JB/T 10216-2000 电控配电用电缆桥架

IEC 61537 :2006 Cable management – Cable tray systems and cable ladder systems - Edition 2.0


6 技术资料

产品样本 B-LINE BY EATON

电缆桥架选型样本-百度文库

自控猫-自控知识


视频


7 相关材料和代码

直通桥架;水平弯通; 水平四通; 垂直下弯通; 垂直上弯通; 水平三通; 上边垂直三通; 下边垂直三通; 上垂直三通下垂直三通;垂直右上弯通; 异径接头; 终端封头; 立柱; 连接片;异径水平三通。

TUBE管;卡套螺纹终端接头;气源球阀;仪表截止阀;

普通屏蔽对绞信号电缆; 本安屏蔽对绞信号电缆; 本安热电偶补偿电缆; 普通控制电缆同轴电缆光缆;6/10kV交联聚乙烯电力电缆

电缆格兰


重要资料发布:直通电缆桥架参考价格列表(2019.05.14)

文件链接:https://pan.baidu.com/s/1H1hTne9JX_D9DnF1BQ5Z2w

获得提取码:关注微信公众号UMCS,见右上方二维码

回复:电缆桥架价格
